VSI离心式冲击式破碎机

VSI系列立轴冲击式破碎机是我公司结合国内制砂生产方面的实际情况,经历数次改进之后推出的制砂设备。该设备尤其适宜为高层建筑、高速公路(铁路)建设、市政工程、大型水利设施、混凝土搅拌站等诸多领域提供砂石骨料。 VSI新型制砂机与国内同类产品相比,产量提高,产品粒形好,使用成本低。该机专为高速公路、高速铁路、高层建筑、市政、水电大坝建设、混凝土搅拌站提供砂石骨料,是人工制砂和石料整形领域的设备。
进料粒度
≤50mm
生产能力
60-360t/h
应用范围
砂石料场、矿山开采、煤矿开采、混凝土搅拌站、干粉砂浆、电厂脱硫、石英砂等。
适用物料
河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、辉绿岩、铁矿、金矿、铜矿等。
免费产品咨询,获取报价 028-8575-0418
60秒级人工响应
30分钟内给予技术答复
24小时免费提供方案

工作原理

Working principle

全中心进料:物料落入制沙机进料斗,经中心进料孔进入高速旋转的甩轮,在甩轮内被迅速加速,其加速度可达数十倍重力加速度,然后高速从甩轮内抛出,首先与反弹后自由下落的另一部分物料进行撞击,然后一起冲击到物料衬层(石打石)或反击块(石打铁)上,被反弹斜向上冲击到涡流腔的顶部,又改变其运动方向,偏转向下运动,又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样,一块物料在涡流破碎腔内受到两次至多次几率撞击、摩擦和研磨破碎作用,被破碎的物料由下部排料口排出。 中心进料伴随环形瀑落进料:物料落入制沙机进料斗,在经环形孔落下,被分料板分成两股料,一股经分料盘进入高速旋转的甩轮,另一股从分料盘四周落下。进入甩轮的物料,在甩轮内被迅速加速,其加速度可达数十倍重力加速度,然后高速从甩轮内抛出,首先同由分料器四周自由落体的另一部分物料冲击破碎,然后一起冲击到涡流腔内涡流衬层上,被物料衬层反弹,斜向上冲击到涡流腔的顶部,又改变其运动方向,偏转向下运动,又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样,一块物料在涡流破碎腔内受到两次至多次几率撞击、摩擦和研磨破碎作用,被破碎的物料由下部排料口排出。

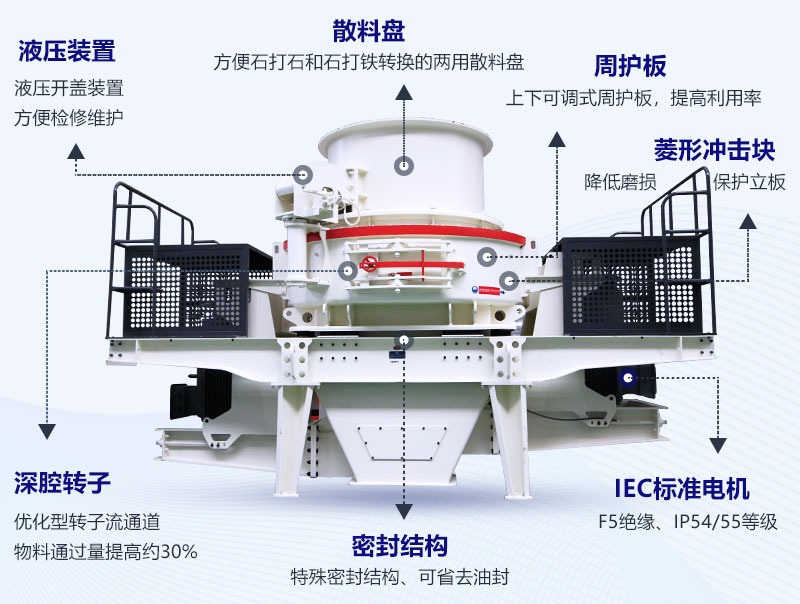

性能优势

Performance advantage

产品参数

Product parameters

型号

VSI7611

VSI8518

VSI9526

VSI9532

VSI1140

VSI1145

处理能力

(t/h)

爆落与中心进料

120-180

200-260

300-380

340-440

450-520

500-640

全中心进料



60-90

100-130

150-190

180-260

225-260

250-360

进料尺寸(mm)

软料

<35

<40

<45

<45

<50

<50

硬料

<30

<35

<40

<40

<45

<45

转速 (r/min)

1700-1890

1520-1690

1360-1510

1360-1510

1180-1310

1100-1310

电动机型号

Y250M-4

Y280M-4

Y315M-4

Y315L1-4

Y315L2-4

Y355M1-4

双电机功率(kw)

2x55

2x90

2x132

2x160

2x200

2x220

外形尺寸长×宽×高

L×W×H(mm)

3600x2248x2533

4378x2350x2667

4640x2650x2800

4640x2650x2900

5570x2900x3000

5100x2790x3320



型号

VSI6X1263

VSI6X1150

中心料处理能力(tph)

一般破粹

454-486

344-368

整形

545-583

413-442

进料尺寸(mm)

一般破碎

≤50

≤45

整形

≤60

≤55

主轴转速(rpm)

900-1200

1000-1300

 功率(kw)

2×315(400)

2×250(350)

外形尺寸(长x宽x高) (L×W×H)(mm)

5700×2980×4190

5500×2750×3950


注:我司保留更改产品设计与规格的权利,技术参数如有变动恕不另行通知。
