产品中心 > 工业制粉设备

立式磨粉机

立式磨粉机(立磨）是一种成熟的大型粉磨设备。它集破碎、烘干、粉磨、分级、输送于一体，具有工艺流程集中、占地面积小、效高、节能、环保等多项优点，可广泛应用于水泥、电力、冶金、化工、非金属矿等行业。
进料粒度
0-60mm
生产能力
10-300t/h
应用范围
建材水泥行业、非金属矿、能源化工、电厂脱硫、冶金钢铁行业等
适用物料
石灰石、方解石、白云石、碳酸钙、重晶石、滑石、石膏、辉绿岩、膨润土等
免费产品咨询，获取报价 028-8575-0418
60秒级人工响应
30分钟内给予技术答复
24小时免费提供方案

工作原理

Working principle

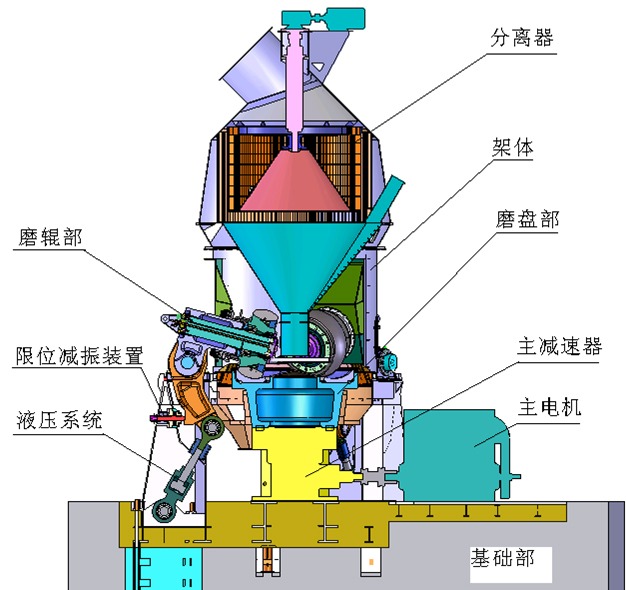

FLM系列立式磨粉机主要由磨辊总成、磨盘总成、液压站、传动臂总成、选粉机、主减速机、电动机、机体、主减速机润滑站、液压站、PLC电控柜等部分组成。 工作时，主电机通过减速机带动磨盘转动，同时热风从进风口进入立磨机体内，物料从下料口落在磨盘中间，在离心力的作用下，物料从磨盘中间向边缘均匀移动，经过磨盘上的粉磨辊道区域时，受到磨辊的碾压，大块物料直接被压碎，细粒物料受挤压后形成料床进行粒间粉碎。被粉碎的物料继续向磨盘边缘移动，直到被风环处的强气流带走，而较大的颗粒物料又重新掉落到磨盘上继续粉碎，气流中的物料经过上部的分离器时，在转子叶片的作用下，粗颗粒重新回到磨盘上粉磨，合格的细粉随气流一起出磨，被系统的集粉器收集，被收集到的粉料即为立磨磨出的产品。混入物料的铁块等杂物随物料运动到磨盘边缘时，由于自身重量大而不能被风吹起，跌落至磨机下腔被安装在磨盘底部的刮料板刮入排渣口排出机外。

性能优势

Performance advantage

产品参数

Product parameters

FLM立式矿石磨（非金属矿行业）

规格型号

FLM130K

FLM150K

FLM170K

FLM190K

FLM220K

FLM280K

FLM340K

FLM370K

转盘中径

(mm)

1300

1500

1700

1900

2200

2800

3400

3700

产量(t/h)

10-30

13-40

18-60

23-75

36-125

50-185

70-245

90-300

成品细度

μm

170-40

170-40

170-40

170-45

170-45

170-45

170-45

170-45

Mesh

80-400

80-400

80-400

80-325

80-325

80-325

80-325

80-325

入磨物料尺寸(mm)

<38

<40

<42

<45

<50

<50

<50

<50

入磨物料水份

<4%

<4%

<4%

<4%

<4%

<4%

<4%

<4%

需烘干入磨物料水份

4-15%

4-15%

4-15%

4-15%

4-15%

4-15%

4-15%

4-15%

成品水份(烘干)

≤1%

≤1%

≤1%

≤1%

≤1%

≤1%

≤1%

≤1%

主电机功率 (kw)

200

280

400

500

800

1250

2000

2500


FLM煤粉立式磨（清洁煤粉制备。石油焦行业）

规格型号

FLM80M

FLM110M

FLM130M

FLM150M

FLM170M

FLM190M

FLM220M

FLM240M

FLM280M

转盘中径(mm)

800

1100

1300

1500

1700

1900

2200

2400

2800

产量 (t/h)

3-5

5-9

10-17

16-22

20-30

26-38

35-48

45-58

60-90

煤粉细度(R0.08)

5-20%

5-20%

5-20%

5-20%

5-20%

5-20%

5-20%

5-20%

5-20%

入磨物料尺寸 (mm)

<30

<30

<38

<40

<42

<45

<50

<50

<50

入磨物料水份

<15%

<15%

<15%

<15%

<15%

<15%

<15%

<15%

<15%

煤粉水份

<1%

<1%

<1%

<1%

<1%

<1%

<1%

<1%

<1%

原煤哈氏可磨指数(HGI)

>55

>55

>55

>55

>55

>55

>55

>55

>55

主电机功率

(kw)

55

110

185

250

315

400

500

710

900



FLM矿渣立式磨

规格型号

FLM130K

FLM150K

FLM170K

FLM190K

FLM220K

FLM280K

FLM370K

转盘中径(mm)

1300

1500

1700

1900

2200

2800

3700

产量 (t/h)

4-6

6-8

8-10

10-12

20-26

50-60

75-110

成品细度

比表面积≥420㎡/kg

入磨物料水份

<15%

<15%

<15%

<15%

<15%

<15%

<15%

成品水份(烘干)

≤1%

≤1%

≤1%

≤1%

≤1%

≤1%

≤1%

主电机功率 (kw)

200

280

400

500

900

1800

3150

注：矿渣的Bond功指数≤23kwh/t，矿渣的含铁量≤1

注：我司保留更改产品设计与规格的权利，技术参数如有变动恕不另行通知。
